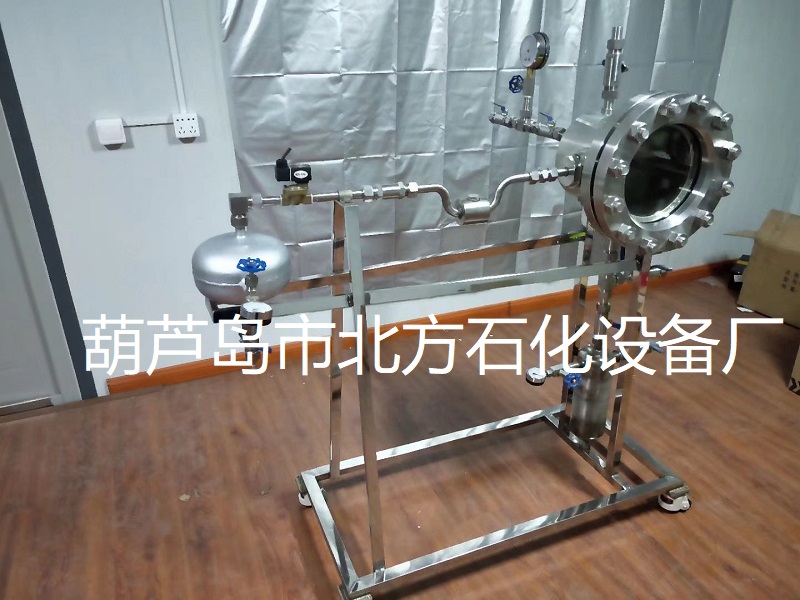

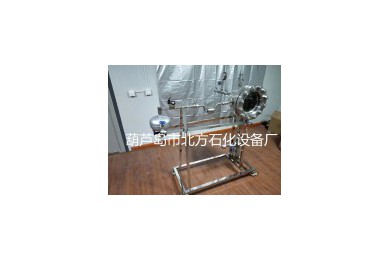

、變化以及燃燒爆炸火焰的變化過程。在爆炸腔筒體頂部安裝壓力表、閥門、管件用于抽取真空，配氣、排氣時觀察爆炸腔內壓力、真空度變化。在爆炸腔筒體左側中心位置安裝粉塵云噴灑系統，粉塵由噴灑系統將粉塵云噴發到爆炸腔內點火爆炸。在爆炸腔筒體后側中心位置安裝點火電極用于點燃爆炸腔內瞬時產生的粉塵云。在爆炸腔筒體上安裝壓力傳感器用于監測、采集爆炸腔內爆炸壓力，安裝溫度傳感器用于監測、采集爆炸腔內溫度。

1.2大視窗觀測窗口可視部為φ256mm

，為高強鋼化玻璃，高透視率，通過高速攝像機、計算機采集粉塵云爆炸變化過程的火焰圖像、沖擊壓力、火焰溫度數據及曲線圖。

粉塵云噴灑系統由粉塵噴發器

、儲粉罐、氣源管路組成。將粉塵云噴發到爆炸腔內，完成粉塵云噴灑過程。

1.3點火系統由點火電極

、點火器構成，通過高壓放電點火擊穿空氣產生火花點燃爆炸腔內可燃物質
